Schwerlast
Fördertechnik
für 14 Tonnen

Die Förderanlage wurde für eine maximale Kapazität von 14 Tonnen ausgelegt. Die tatsächliche Belastbarkeit einzelner Förderstellen hängt unter anderem von Lastverteilung, Auflagepunkten, Abmessungen und Bewegungsablauf ab.

Die Anlage transportiert Blechteile in verschiedenen Formaten und Gewichten. Sie übernimmt die zuverlässige Zuführung zu einer Brennschneidanlage sowie den kontrollierten Abtransport.

Kettenförderer eignen sich für robuste Transportaufgaben mit schweren und großen Fördergütern. Bei dieser Anlage ermöglicht insbesondere die siebenstrangige Ausführung eine stabile Lastaufnahme und einen kontrollierten Materialfluss.

Ein Schwerlast-Kettenförderer ist eine speziell für den Transport besonders schwerer, großer oder unhandlicher Fördergüter ausgelegte Förderanlage. Mehrere umlaufende Ketten nehmen das Fördergut auf und transportieren es horizontal oder leicht geneigt. Je nach Anwendung erfolgt die Lastaufnahme direkt über die Ketten, über Quertraversen oder über speziell konstruierte Lastaufnahmen.

Kettenförderer Schwerlast kommen überall dort zum Einsatz, wo hohe Gewichte sicher, zuverlässig und kontrolliert bewegt werden müssen. Typische Fördergüter sind beispielsweise schwere Blechteile, Maschinenkomponenten, Werkzeuge, Stahlkonstruktionen oder Paletten. Im beschriebenen Projekt dient der Schwerlast-Kettenförderer dazu, Blechteile mit einem Gesamtgewicht von bis zu 14 Tonnen zuverlässig einer Brennschneidanlage zuzuführen und nach der Bearbeitung kontrolliert abzutransportieren.

Ein Schwerlast Kettenförderer besteht typischerweise aus:

• mehreren hochbelastbaren Förderketten,
• Kettenrädern und Umlenkungen,
• einem oder mehreren leistungsstarken Antrieben,
• einem stabilen und verwindungssteifen Förderrahmen,
• Führungen und definierten Lastaufnahmen,
• Sensorik zur Überwachung des Förderguts sowie einer Steuerung.

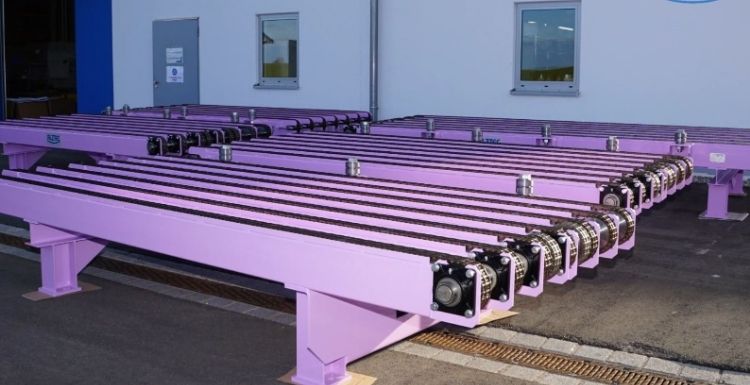

Die Anzahl der Kettenstränge richtet sich nach Gewicht, Abmessungen, Lastverteilung und Schwerpunkt des Förderguts. Bei der beschriebenen Schwerlast-Förderanlage kommt unter anderem ein siebenstrangiger Kettenförderer zum Einsatz. Durch die Verteilung der Last auf mehrere Kettenstränge und Auflagepunkte können auch sehr schwere Blechteile sicher und stabil transportiert werden.

Ein wesentlicher Vorteil des Schwerlast-Kettenförderers gegenüber einem Rollenförderer liegt in seiner hohen Tragfähigkeit und der flexiblen Gestaltung der Lastaufnahmen. Dadurch lassen sich auch Fördergüter mit unebener oder nicht durchgehend tragfähiger Unterseite zuverlässig bewegen. Gleichzeitig ermöglicht die Kettenanordnung eine definierte Positionierung und einen kontrollierten Materialfluss.

Die Auslegung eines Schwerlast-Kettenförderers erfolgt individuell auf das jeweilige Fördergut und den Prozess. Neben der erforderlichen Tragfähigkeit werden unter anderem Fördergeschwindigkeit, Taktzeit, Förderweg, Bauteilabmessungen, Schwerpunktlage, Kettenbelastung, Antriebsleistung sowie die Schnittstellen zu vor- und nachgeschalteten Anlagen berücksichtigt. Ziel ist eine robuste und dauerhaft belastbare Förderlösung, die auch bei hohen Lasten einen sicheren und präzisen Transport gewährleistet.

Die Hauptkomponenten bestehen aus fünf Schwerlast-Kettenförderern.

Ja. Die Schwerlast-Kettenförderer wurden vor der Installation beim Kunden einem umfassenden Testlauf im ALZTEC-Werk unterzogen.

Ja. Der Projektumfang umfasste neben Konstruktion und Montage auch die Elektrifizierung und Inbetriebnahme beim Endkunden.
Mehr zum Leistungsumfang bei ALZTEC

Schwerlast-Fördertechnik wird grundsätzlich an Fördergut, Lasten, Taktzeiten, Einbausituation und Prozessablauf angepasst. Für eine konkrete Auslegung benötigt ALZTEC unter anderem Angaben zu Fördergut, Gewicht, Abmessungen, Förderweg und gewünschtem Durchsatz.
