Einzigartiges
Alztec Know-how
in der Silizium Verarbeitung

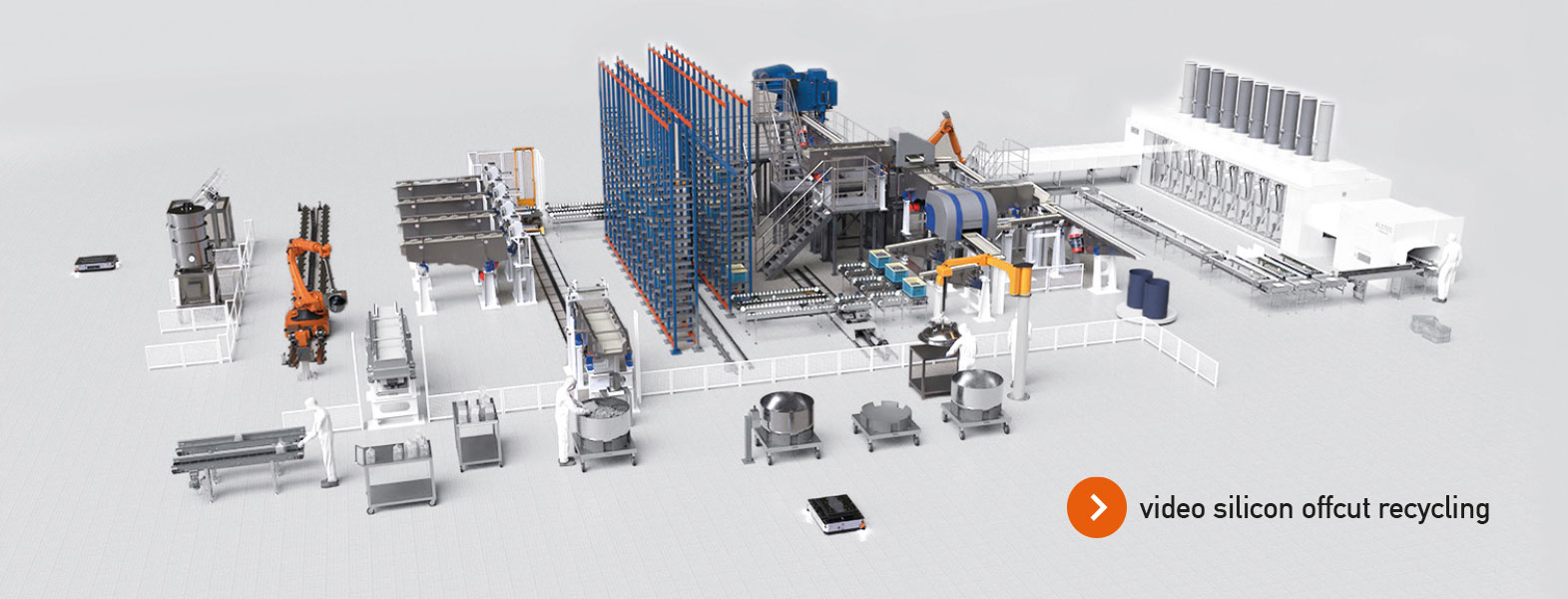

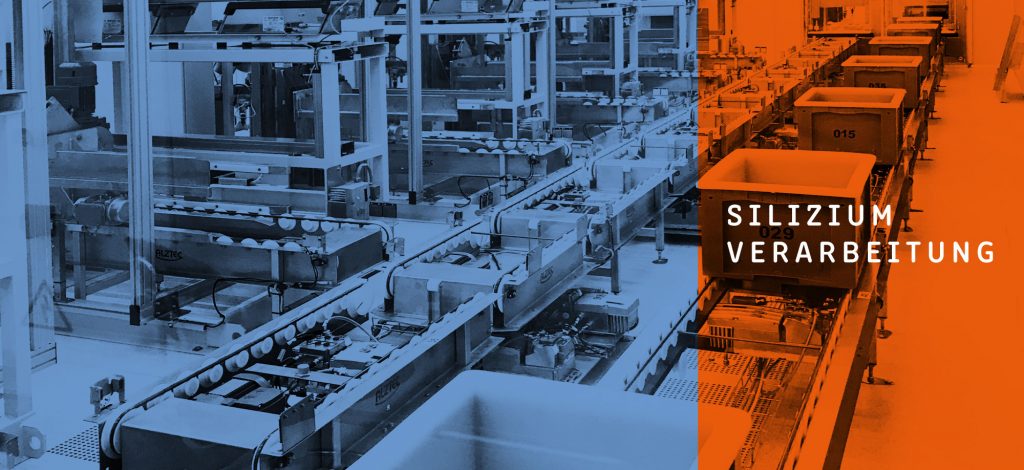

Seit über 20 Jahren entwickelt Alztec innovative und vorteilhafte Methoden zur Verarbeitung von Polysilizium. Beginnend mit dem Ernten der U-Rods über das Brechen und Sieben bis hin zur Endverpackung. Ausrüstungen zur Wartung wie Waschanlagen, Schleifmaschinen und Elektropolieranlagen sind ebenfalls in bewährter Alztec-Qualität erhältlich. Alles ist möglich. Die Möglichmacher stehen bereit für Sie.

Beispiel

Verpackungsanlage
für granulares
Silizium

Hochkompakte
Verpackung
unter Druck.

Die Aufgabe

Fördern
Handling

Ein Chinesisch-Amerikanisches Joint-Venture Unternehmen suchte eine Speziallösung zur kompakten automatisierten Verpackung von granularem Silizium. Das Siliziumgranulat wird durch eine Rohrleitung mit spezieller Beschichtung angeliefert und soll in Beutel von 10kg (±10g) mit einem Unterdruck von 200 mbar verpackt werden. Am Ende der Anlage sollen vollautomatisch verpackte Kartons auf wetterfest verpackten Paletten ausgegeben werden. Ein Durchsatz von mindestens 200 Beuteln pro Stunde ist gefordert.

Die Lösung

Das in einem neuartigen Verfahren produzierte Siliziumgranulat kann nun mit Hilfe der speziellen Alztec-Anlage vollautomatisch verpackt werden. Das Alztec Team verwirklicht die Aufgabe mit zwei VFFS (VERTICAL FORM FILL and SEAL) Verpackungsanlagen, in welchen zuerst der Beutel aus Folienmaterial hergestellt, dann gefüllt, evakuiert und abschließend versiegelt wird. Das Material wird doppelt verpackt, beide Beutel etikettiert und nach Gewichts- und Metallkontrolle über einen Roboter in Kartons verpackt. Anschließend wird der Karton über einen weiteren Roboter auf Palette gestapelt. Die fertig gefüllte Palette wird wetterfest verpackt und kann am Ende der Anlage mit dem Stapler abgenommen werden. Besondere Herausforderungen waren die Beschichtung produktberührender Teile mit Siliziumnitrid und der hohe Unterdruck im Beutel, welche durch das Alztec Know-how gelöst werden konnten.

Die Fakten

Kapazität: 5.000 Tonnen/Jahr

Alztec Team:
5 MA Konstruktion
8 MA Montage / Inbetriebnahme
6 MA Elektrik / Steuerungstechnik

Anlagen Hauptkomponenten:
1 Verpackungsanlage Innenbeutel
1 Verpackungsanlage Aussenbeutel
80 Meter Beutelfördertechnik
1 Reinraumschleuse
1 Metalldetektor
1 Roboterzelle zur Beutelverpackung
1 Kartonaufrichter / -verschließer
30 Meter Kartonfördertechnik
1 Roboterzelle zur Palettierung
5 Ettikettierer
25 Meter Palettenfördertechnik
1 Stretchwickler / Deckblattaufleger
1 Anlagensteuerung inklusive Visualisierung
1 Materialverwaltungssystem

Beispiel

Verarbeitungsanlage
für Polysilizium

Parts per Trillion –
höchste Reinheit –
einzigartiges Alztec
Verfahren.

Die Aufgabe

Fördern
Verarbeitung

Der weltweit größte Produzent von Polysilizium will das Brechen, Sortieren, Reinigen und Verpacken von Polysilizium automatisieren und die Reinheit seines Produkts erhöhen. Mit der Anlage sollen 4.000 t hochreines Polysilizium zur weiteren Verwendung in der Elektronikindustrie verarbeitet werden. Das Kundenmaterial wird in Stangen à ca. 70 kg zur Anlage gebracht. Am Ende soll das gebrochene und gereinigte Polysilizium vollautomatisch in Beutel à 5kg (±50g) aus der Anlage kommen. Zusätzliche Anforderungen sind die hohe Reinheit < 500ppt und die genaue Materialverfolgung nach SEMI-Kriterien.

Die Lösung

Alztec plant und liefert diese revolutionäre Anlage inkl. Materialverwaltungssystem. Unter Verwendung spezieller Materialien und patentierten Verfahren konnte die hohe Reinheit erreicht werden. Das Brechen des Polysiliziums wird durch berührungsloses Hochspannungspulsbrechen mit 200 KV und 5 Hz verwirklicht, wodurch bereits hier eine hohe Reinheit des Polysiliziums gewährleistet wird. Als nächster Schritt wird das gebrochene Material über eine eigens entwickelte Nasssiebanlage in verschiedene Fraktionen unterteilt in Ätzkörbe abgefüllt. Durch eine mit Fördertechnik verbundene Ätzanlage werden für die Sicherstellung höchster Reinheit an der Oberfläche des Silizium durch nasschemische Prozesse Partikel abgetragen. Abschließend wird das hochreine Material getrocknet und in PE-Doppelbeutel verpackt.

Die Fakten

Kapazität: 4.000 Tonnen/Jahr

Alztec Team:
8 MA Konstruktion
10 MA Montage / Inbetriebnahme
6 MA Elektrik / Steuerungstechnik

Anlagen Hauptkomponenten:
1 Hochspannungspulsbrechen
1 Siebanlage
150 Meter Korbfördertechnik
300 Ätzkörbe
1 Ätzanlage
1 Trocknungsanlage
3 Beutelverpackungsanlagen
1 Anlagensteuerung inklusive Visualisierung
1 Materialverwaltungssystem

Beispiel

Automatisierung
und Materialfluss für
eine Polysiliziumfabrik.

Alztec bringt Fabriken
zum Laufen – weltweit.

Die Aufgabe

Fördern
Lagern
Handling

Eine Fabrik zur Produktion von hochreinem Polysilizium für die Solarindustrie wird im Mittleren Osten geplant. Um höchste Qualität trotz des Mangels an lokalen Spezialisten zu gewährleisten, wurde diese Fabrik hauptsächlich automatisiert geplant. Die bisherige Verarbeitung in anderen Fabriken weltweit wurde relativ manuell durchgeführt, so dass hier in vielen Bereichen Neuentwicklungen und -konzeptionen notwendig sind.

Die Lösung

Alztec findet einzigartige Techniken für die automatisierte Verarbeitung von Polysilizium, welche die höchsten Reinheitsanforderungen für den Solar-Sektor erfüllen. Zusätzlich wird ein komplettes Materialverwaltungssystem mit Batch-Verfolgung geliefert. Die komplette Fabrik wird vom Ernten des Siliziums aus dem CVD-Reaktor bis zur finalen Verpackung des verkaufsfertigen Polysiliziums mit Alztec Anlagen ausgestattet. Verschiedenste Verarbeitungsschritte mit Transport und Lagern der Siliziumstangen sowie Brechen, Sortieren, Transport und Lagern der Siliziumbrocken werden verwirklicht. Auch die Herausforderung der internationalen Koordination des Projekts mit verschiedensten Anforderungen wie Zollabwicklungen, Arbeitsgenehmigungen, Kooperationen mit lokalen Firmen und Behörden etc., werden von Alztec perfekt gemeistert.

Die Fakten

Kapazität: 8.000 Tonnen/Jahr

Alztec Team:
8 MA Konstruktion
16 MA Montage / Inbetriebnahme
8 MA Elektrik / Steuerungstechnik

Anlagen Hauptkomponenten:
2 Ernteanlagen für Silizium
330 Container für Siliziumstangen
1 Hochregallager für Container
4 Bruchanlagen
2 Absauganlagen
180 Meter Fördersystem für Boxen
1 Hochregallager für Boxen
6 Verpackungsanlagen
110 Meter Fördersystem für Beutel
1 Endverpackungsanlage
Diverse Handlingssysteme
4 Steuerungen mit Visualisierung
1 Materialverwaltungssystem
