Verpackungsanlage
für granulares
Silizium

Die Aufgabe – Automatisierte Verpackung von Siliziumgranulat

Fördern · Handling · Verpacken

Ein chinesisch-amerikanisches Joint-Venture-Unternehmen benötigte eine kompakte, vollautomatische Anlage zur Verpackung von granularem Silizium.

Das Produkt wird über eine speziell beschichtete Rohrleitung zugeführt und in 10-kg-Beutel abgefüllt. Nach der Befüllung werden die Beutel verschlossen, in Kartons verpackt, palettiert und für die weitere Logistik wetterfest verpackt.

Die Anlage muss dabei einen Durchsatz von mindestens 200 Beuteln pro Stunde gewährleisten und die einzelnen Prozessschritte durchgängig automatisieren.

Die technische Herausforderung

Die Anwendung stellt besondere Anforderungen an die Füllgenauigkeit, Produktreinheit und Verpackung unter Unterdruck.

Das Siliziumgranulat muss mit einer Genauigkeit von ±10 g dosiert werden. Gleichzeitig wird innerhalb der Beutel ein definierter Unterdruck erzeugt.

Da produktberührende Komponenten keinen negativen Einfluss auf das Siliziumgranulat haben dürfen, müssen diese entsprechend mit Siliziumnitrid beschichtet und für den Prozess ausgelegt werden.

Zusätzlich müssen Befüllung, Doppelverpackung, Qualitätskontrolle, Kartonierung und Palettierung zuverlässig miteinander synchronisiert werden.

Die Lösung – Vollautomatische Verpackungsanlage

ALZTEC entwickelt und realisiert eine speziell auf die Anforderungen der automatisierten Verpackung von Siliziumgranulat zugeschnittene, vollautomatische Verpackungsanlage.

Zwei vertikale Verpackungseinheiten nach dem Vertical-Form-Fill-and-Seal-Prinzip (VFFS) formen die Beutel aus Folienmaterial, befüllen sie präzise mit dem Siliziumgranulat, erzeugen den definierten Unterdruck und verschließen die Beutel anschließend sicher.

Für eine besonders hohe Produkt- und Prozesssicherheit wird das Siliziumgranulat doppelt verpackt. Die fertigen Beutel werden etikettiert und über die Fördertechnik einer integrierten Gewichts- und Metallkontrolle zugeführt.

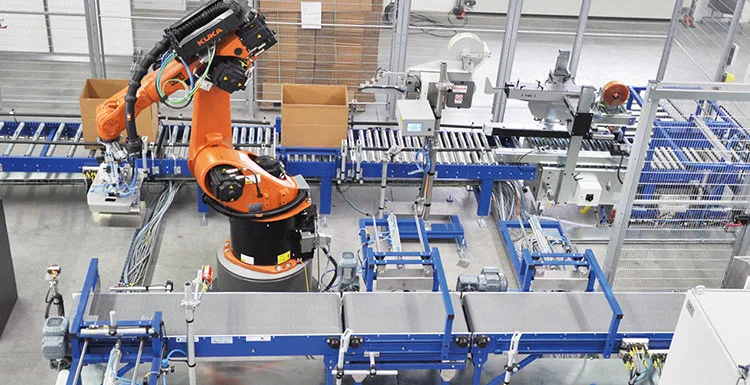

Anschließend übernimmt ein Roboter die automatische Verpackung der Beutel in Kartons. Ein weiterer Roboter palettiert die verschlossenen Kartons präzise nach dem vorgegebenen Packmuster.

Im letzten Prozessschritt werden die fertigen Paletten mit einem Stretchwickler inklusive Deckblattaufleger wetterfest verpackt und für die Entnahme mit dem Stapler bereitgestellt.

Die zentrale Anlagensteuerung mit Visualisierung und Materialverwaltungssystem koordiniert die einzelnen Prozessschritte.

Das Ergebnis

ALZTEC realisiert mit der Verpackungsanlage eine durchgängige Automatisierung vom Befüllen der Beutel bis zur fertig verpackten Palette.

Die Kombination aus Verpackungstechnik, Fördertechnik, Roboterhandling, Qualitätskontrolle und zentraler Anlagensteuerung ermöglicht einen durchgängigen und automatisierten Verpackungsprozess für hochreines granulares Silizium.

Die Fakten
